在电力系统中，如果说输电铁塔是连接各地的“血管”，那么变电站架构就是心脏地带的“骨架”。

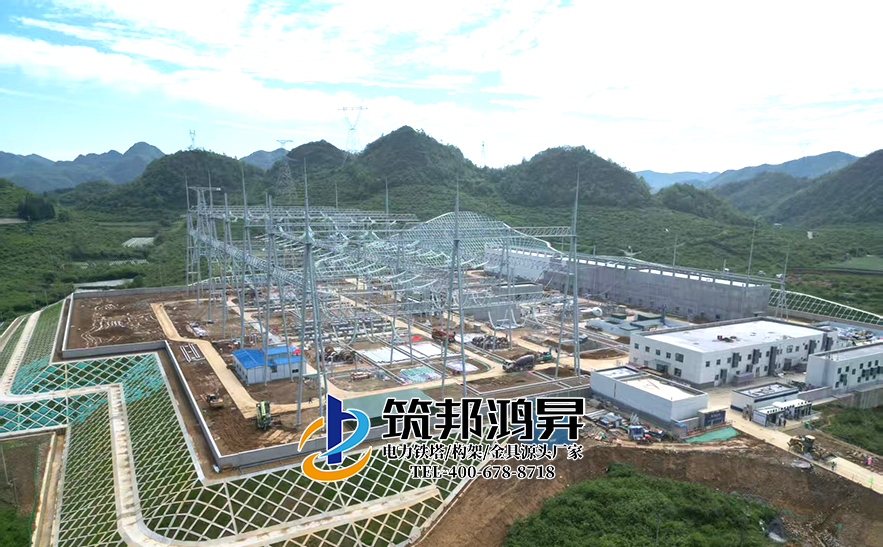

一、 变电站架构定义：变电站内的“钢铁森林”

变电站架构是指变电站内用于支撑导线、隔离开关、避雷针及其他高压设备的金属支撑结构。它通常由立柱（支柱）和横梁组成，形成一个个门型或框架结构，因此行业内常称之为电力构架。

二、 变电站架构核心组成部分

1.  架构立柱：多采用钢管或角钢组合，是整个架构的垂直承重墙。

2.  架构横梁：跨越在立柱之间，用于悬挂绝缘子串和导线。

3.  避雷针（针架）：通常架设在架构顶部，保护变电站设备免受直接雷击。

4.  设备支架：专门支撑互感器、断路器等精密电器的中小型钢结构。

三、 变电站架构的特殊要求

与普通的输电铁塔不同，变电站架构对“稳定性”和“精度”的要求达到了极致：

多向受力复杂：铁塔主要承受单向拉力，而架构要承受来自不同方向的导线张力、设备重力以及短路时的电动应力。这要求架构必须具备极高的刚度。

空间利用率高：变电站内设备密集，架构的设计必须极其精确，确保带电距离（爬电距离）符合严格的安规。

防腐年限严苛：变电站设备更换昂贵且停电困难。如果架构锈蚀，维修成本和安全风险极大。

四、 筑邦鸿昇的制造优势：为什么我们更专业？

作为国家高新技术企业和湖南省专精特新企业，筑邦鸿昇在生产变电站架构时，采用了比行业标准更严苛的控制：

1. 激光切割与数控冲孔：解决“安装难”

痛点：变电站架构节点多、连接板复杂。传统加工会导致横梁与立柱拼装不上。

方案：我们利用高功率激光切割、加工复杂的连接板，配合数控角钢/钢管生产线。

价值：确保现场安装“零误差”。在工期紧迫的变电站建设项目中，这种“一把过”的安装效率就是利润。

大功率激光切割机

2. 深度热镀锌：全生命周期防腐

方案：所有构件均经过严格的酸洗、助镀和热镀锌处理。

价值：锌层厚度均匀、抓合力强。筑邦鸿昇出厂的架构，在常规环境下可保证30-50年不生锈，大大降低了电网公司的运维压力。

 五、 变电站架构常见分类

角钢架构：结构经典，造价经济，适合中小型变电站。

钢管架构：外形美观，受力性能优越，跨度大，是中大型变电站的主流选择。

 “变电站是电网的心脏，架构是心脏的骨架。筑邦鸿昇用过硬的产品和贴心的服务，为每一台变压器撑起最稳固的保护伞。”

筑邦鸿昇电力铁塔部分案例名称：

安徽滁州市龙源来安三湾风电项目35KV送出线路工程
‌广东河源市和平县蓝威新能源200MW400MWh 储能电站工程
广东惠州市惠东县200MW400MWh独立储能电站项目
广东韶关乐昌产业园10kV武广廊田电源＃31－＃42号杆及F15 10kV牛岗坪线线路迁改工程
广西百色市田林那比200MW风力发电项目
广西南宁横州飞龙风电场一期项目35KV集电线路工程
河南驻马店市新蔡县300MW/600MWh共享储能电站项目
湖南娄底市新化石漠化区光伏发电项目一期工程
湖南邵阳市绥宁凤溪山风电场项目220kV送出线路工程
湖南永州市宁远冷水太平风电场项目升压站工程
湖南永州市新田县新圩站林光互补光伏发电项目一期
湖南株洲市醴陵沩山风电场110KV送出工程
江西泰和高新区环保产业园生产用电电源接入工程
江西泰和县澄江大桥塘洲侧35kV高压线迁改工程
宁夏中卫市中宁县上储能源100MW/200MWh共享储能电站项目110kV送出线路工程
宁夏中卫市中宁县贤能200MW/400MWh共享储能电站项目外线工程
宁夏同心县300MW/600MWh集中共享储能电站项目工程
山西忻州市繁峙迅越 200MW/800MWh 构网型储能电站 220kV 送出工程项目
西藏夺乃220kV I、II 线铁塔迁改工程
西藏扎囊县50MW光伏治沙示范性项目外送线路工程
宜涪高铁 11 标段 35kV 蒲仙线#14 塔迁改工程
云南昆明市滇池水务43.648MWp分布式光伏发电项目EPC总承包项目
云南曲靖富源县储能电站项目220kV送出线路工程
云南曲靖广储400MW/800MWh独立共享储能电站项目
云南永平200MW/400MWh共享储能电站项目
浙江丽水市松阳县象溪镇85MW农光互补光伏发电项目
