筑邦鸿昇-单管避雷塔的优势，以及构成和制造工艺及应用

来源：原创人气：18 发表时间：2026-09-05

单管避雷塔是一种以单根钢管塔身为主体、顶部设置避雷针（接闪的防雷设施，主要用于建筑物、变电站、通信机房、油库、仓库、风电场等场所的直击雷防护。相比传统角钢避雷塔，单管结构更加简洁，外观也更规整。

一、单管避雷塔的优势

1. 结构简单，整体性好
采用大型钢管作为主要塔身，减少了大量角钢、连接板和节点，结构相对简洁，整体刚度较好。
2. 占地面积小
单管塔通常采用圆形或多边形钢管截面，相比传统角钢塔占地更小，特别适合变电站、厂区、屋顶及空间受限区域。
3. 外观简洁美观
塔身呈柱状结构，没有大量外露的交叉腹杆，视觉上更加简洁，适合对环境和景观有要求的场所。
4. 安装效率较
塔体通常可以进行分段制造，现场通过插接、法兰、螺栓等方式连接，能够减少现场焊接和复杂组装工作。
5. 防腐性能好
钢构件通常采用热浸镀锌处理，提高钢材耐腐蚀能力，适应室外长期使用环境
6. 可根据项目定制
高度、塔径、壁厚、法兰尺寸、避雷针长度、基础连接方式等均可根据当地气象条件、保护范围及设计荷载进行定制。

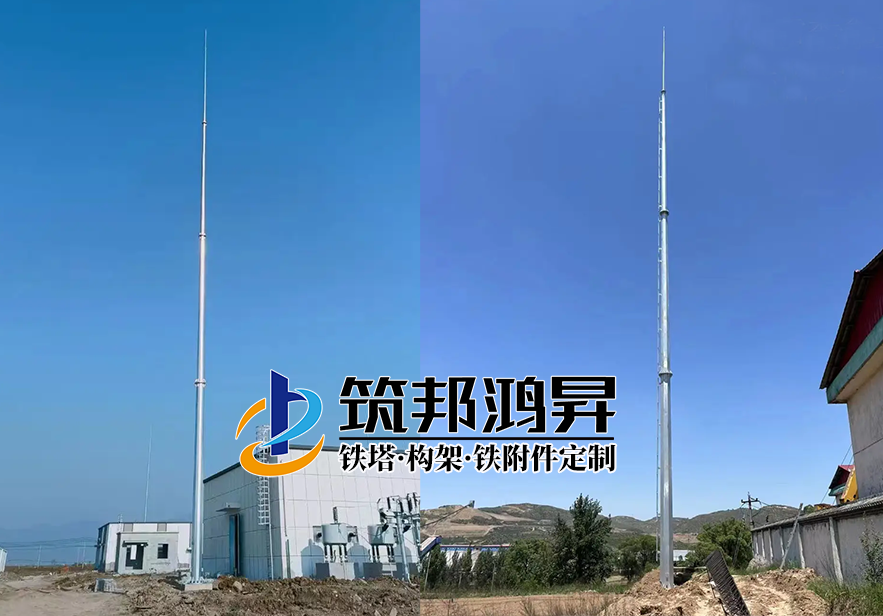

单柱避雷塔，钢管避雷塔

二、单管避雷塔的主要构成

单管避雷塔虽然结构看起来比较简单，但通常由多个关键部件组成。
① 避雷针/接闪杆
安装在塔体顶部，是避雷塔最重要的接闪部件常见形式包括：单针式避雷针、多节组合式避雷针、加长型接闪杆、根据保护范围设计的专用接闪装置。避雷针的高度需要结合被保护物高度、保护范围及相关防雷设计要求确定。

② 单管塔身
塔身是整个避雷塔的主要承重结构，一般采用钢管制作。
常见结构形式：单节钢管、多节分段钢管、法兰连接式钢管塔、插接式钢管塔，塔身需要承受自身重量、风荷载以及顶部避雷针产生的风荷载等。

③ 法兰及连接件
对于分段式单管避雷塔，上下塔段通常通过法兰连接。主要包括：上法兰、下法兰、法兰连接螺栓、加劲板、连接板等。

④ 塔脚及底部法兰
塔体底部通过底法兰与基础预埋件连接，将塔体荷载传递至混凝土基础。
因此塔脚区域通常是结构受力比较集中的部位，需要重点进行结构设计和焊缝质量控制。

⑤ 接地系统
避雷塔不能只有“避雷针”，还必须与可靠的接地系统连接。
通常包括：接闪装置 → 塔身/引下系统 → 接地装置 → 大地
实际工程中应根据防雷接地设计要求确定接地形式、接地电阻及连接方式。

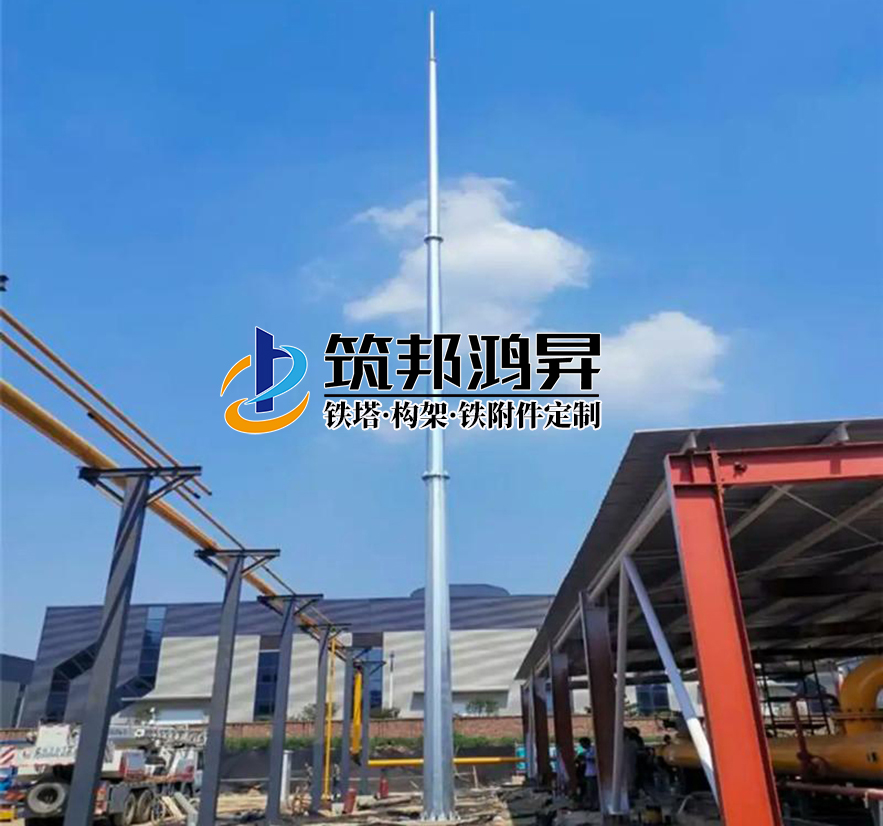

避雷塔，单管避雷针

三、单管避雷塔制造工艺

单管避雷塔的制造可以概括为：
原材料检验 → 下料 → 卷管/成型 → 焊接 → 法兰加工 → 组装校正 → 热浸镀锌 → 检验 → 包装发货，主要讲下组装校正、热镀锌工艺和成品检验。

塔体组装校正
将塔身、法兰、加劲板、避雷针等部件进行预组装和尺寸检查。主要检查：塔体垂直度、总长度、法兰尺寸、螺栓孔位置、各段连接情况、避雷针安装尺寸等。

热浸镀锌工艺
钢构件经过表面除油、酸洗、助镀等工序后进入锌液进行热浸镀锌。热镀锌的主要作用是提高钢构件的耐大气腐蚀能力，尤其适用于长期暴露在室外的避雷塔。

成品检验

出厂前对产品进行全面检查，包括：外观检查、尺寸检查、镀锌层质量、法兰及螺栓孔检查、塔体直线度/垂直度、避雷针尺寸、配套附件数量。合格后进行分段编号、包装和运输。

四、单管避雷塔的典型应用

1. 变电站
用于保护变电站内的主变压器、配电装置、高压设备、户外电气设备。

2. 通信机房
用于通信基站、数据机房、通信设施等场所，对通信设备和建筑物进行直击雷防护。

3. 工业厂区
用于钢铁厂、化工厂、机械制造厂、仓储设施等大型工业区域。对于特殊危险场所，还需要结合具体防雷、防静电及防爆设计要求确定方案。

4. 仓库及物流设施
大型仓库、物流园、露天堆场等建筑物通常具有较大的屋面面积，可以采用独立避雷塔或与其他防雷设施组合使用。

5. 建筑物及屋顶
对于部分建筑物，可以采用屋顶单管避雷塔，在有限空间内形成相应的防雷保护区域。

6. 风电、光伏等新能源设施
可应用于新能源场站及其配套设施，但具体塔型和保护范围需要根据项目环境、设备高度及雷电风险进行专项设计。
